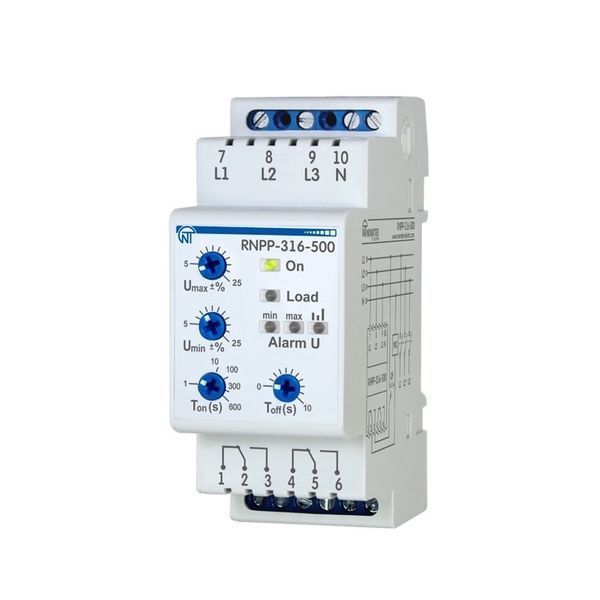

RNPP-316-500 предназначено:

• для измерения действующего значения (TRMS) линейного напряжения трехфазной сети.

• для контроля допустимого уровня напряжения.

• для контроля правильного чередования и отсутствия слипания фаз.

• для контроля полнофазности и симметричности напряжения сети (перекоса фаз).

• для отключения нагрузки при некачественном напряжении сети.

• для контроля напряжения сети после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения.

• для отображения аварии при возникновении аварийной ситуации и отображения наличия напряжения на каждой фазе.

RNPP-316-500 осуществляет контроль нуля косвенным методом.

В изделии предусмотрены возможности регулирования параметров (порога срабатывания по напряжению с раздельными регулировками уставок по минимальному/максимальному напряжению, времени АПВ и времени задержки срабатывания защиты). После восстановления параметров напряжения сети изделие снова включает нагрузку через время АПВ.

Изделие на выходе имеет две группы независимых выходных перекидных контактов (1-2-3, 4-5-6). В "ХОЛОДНОМ СОСТОЯНИИ" (изделие без напряжения, не подключено) контакты 1-2 (4-5) замкнуты, а контакты 2-3 (5-6) разомкнуты.

Когда реле нагрузки срабатывает, отключение нагрузки происходит путем разрыва цепи питания катушки МП через контакты 2-3 (5-6).

Преимущества:

• Подключение через пускатель.

• Раздельная регулировка уставок по минимальному/максимальному напряжению.

• Перекидной контакт.

• Компактный размер.

Сфера применения:

• Для контроля фазовых и линейных напряжений в трехфазной сети.

• Для защиты трехфазного или, в некоторых случаях, однофазного оборудования от аварий в трехфазной сети, как-то: авария по напряжению, неправильное чередование и слипание фаз, неполнофазность и несимметричность напряжения.

• Идеально подходит для защиты холодильных и вентиляционных установок, шкафов АВР.
