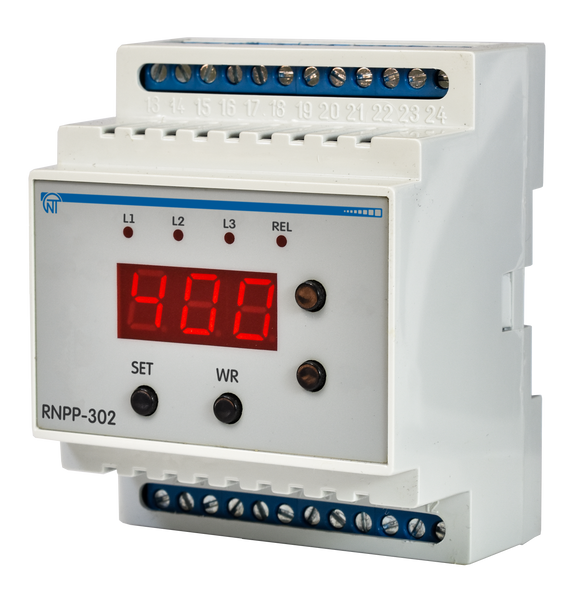

Реле напряжения RNPP-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

• выход действующего значения напряжения за пределы допустимых порогов.

• нарушение последовательности и слипание фаз.

• нарушение полнофазности и симметричности сетевого напряжения.

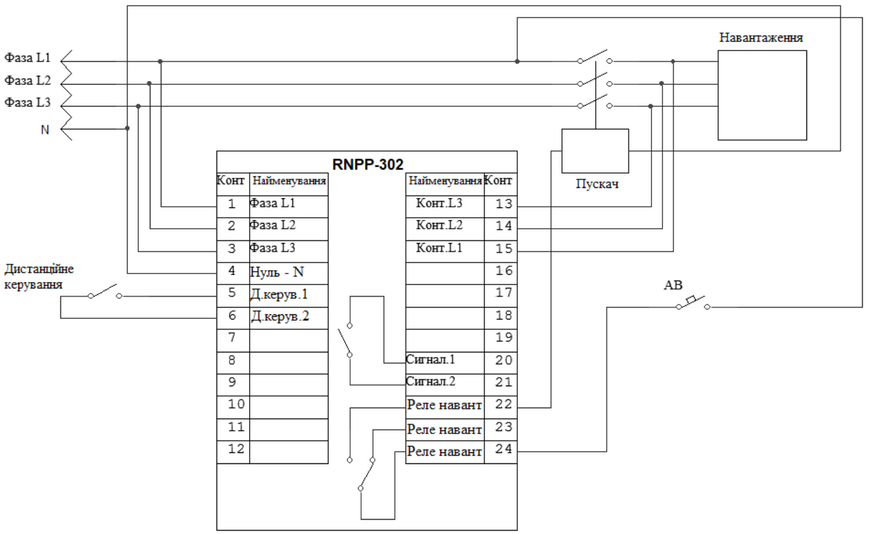

RNPP-302 измеряет действующие значения фазных (линейных) напряжений, в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

Устройство может работать в четырех независимых режимах:

• реле обрыва фаз (контроль уровней напряжений - выключен).

• реле минимального напряжения.

• реле максимального напряжения.

• реле напряжения.

RNPP-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние реле нагрузки (включено/выключено) и тип аварии.

Преимущества:

Подключение через пускатель.
Контроль состояния силовых контактов пускателя до и после включения нагрузки.
Сегментный дисплей с сегментным отображением.
Поддержка сетей с глухозаземленной или изолированной нейтралью.
Возможность работы в четырех независимых режимах.

Сфера применения:

Для контроля фазовых и линейных напряжений в трехфазной сети.
Для защиты трехфазного или, в некоторых случаях, однофазного оборудования от аварий в трехфазной сети, как-то: авария по напряжению, неправильное чередование и слипание фаз, неполнофазность и несимметричность напряжения.
Для защиты трехфазного оборудования от аварий в трехфазной сети без нулевого провода.

Основные возможности:

• Контроль разрешенного уровня действующего значения фазового/линейного напряжения.

• Контроль правильного чередования фаз и отсутствия их слипания.

• Контроль полнофазности и симметричности сетевого напряжения.

• Контроль состояния силовых контактов магнитного пускателя до и после включения нагрузки.

• Отключение нагрузки путем размыкания цепи питания катушки магнитного пускателя в случае возникновения условий для срабатывания со временем срабатывания, заданным пользователем.

• Контроль качества напряжения сети после отключения нагрузки и ее автоматическое включение после восстановления параметров напряжения со временем автоматического повторного включения.

• Визуальное отображение всех видов аварий напряжения сети и отказа переключения силовых контактов магнитного пускателя.
