Реле напруги RNPP-301 призначено для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:
-
вихід діючого значення напруги за межі допустимих порогів.
-
порушення послідовності і злипання фаз.
-
порушення полнофазності і симетричності мережевої напруги.
Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.
Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).
Індикатори на лицьовій панелі реле показують:
-
наявність напруги в мережі.
-
стан навантаження (включено або відключено).
-
вид аварії, що сталася.
Шість регуляторів, винесених на лицьову панель, дозволяють користувачеві встановити:
-
поріг спрацьовування по максимально допустимому значенню напруги.
-
поріг спрацьовування по мінімально допустимому значенню напруги.
-
поріг допустимого значення перекосу фаз.
-
час спрацьовування відключення навантаження при аварійному зниженні напруги.
-
час працьовування відключення навантаження при інших видах аварії мережі.
-
затримку часу включення навантаження після відновлення параметрів мережі.

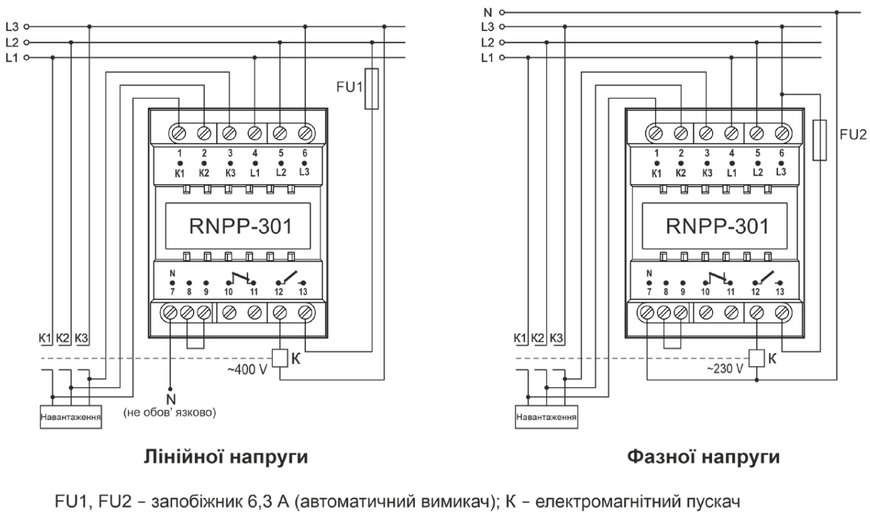

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).
Переваги:
-
Підключення через пускач.
-
Контроль стану силових контактів пускача до та після увімкнення навантаження.
-
Просте налаштування.
Розширені налаштування параметрів спрацювання, включаючи роздільне регулювання Umin та Umax
Сфера застосування:
-
Для контролю фазових та лінійних напруг в трифазній мережі.
-
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.
Основні можливості:
-
Контроль дозволеного рівня діючого значення фазової/лінійної напруги.
-
Контроль правильного чергування фаз та відсутності їх злипання.
-
Контроль повнофазності та симетричності мережевої напруги.
-
Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.
-
Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Toff), що заданий користувачем.
-
Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів.
напруги із часом автоматичного повторного вмикання (Ton). -
Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
