Трифазне реле напруги, перекосу та послідовності фаз RNPP-312 виробництва Novatek-Electro. Купуйте в інтернет-магазині napruga.com.ua з доставкою по Україні.

RNPP-312 призначене:

• для контролю допустимого рівня напруги.
• для контролю правильного чергування і відсутності злипання фаз.
• для контролю повнофазності і симетричності напруги мережі (перекосу фаз).
• для вимкнення навантаження при неякісній напрузі мережі.
• для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги.
• для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.

У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій.

Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

RNPP-312 працює в різних режимах:

• Контроль мінімальної / максимальної напруги.
• Контроль мінімальної напруги.
• Контроль максимальної напруги.
• Контроль наявності фаз.
• Контроль неправильного чергування і наявності злипання фаз.
• Контроль перекосу фаз.
• Контроль наявності фаз зберігається в будь-якому режимі роботи.

В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с

Виріб на виході має дві групи незалежних вихідних перекидних контактів (NO1-C1-NC1, NO2-C2-NC2).

В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти C1-NC1 (C2-NC2) замкнені, а контакти NO1-C1 (NO2-C2) розімкнені.

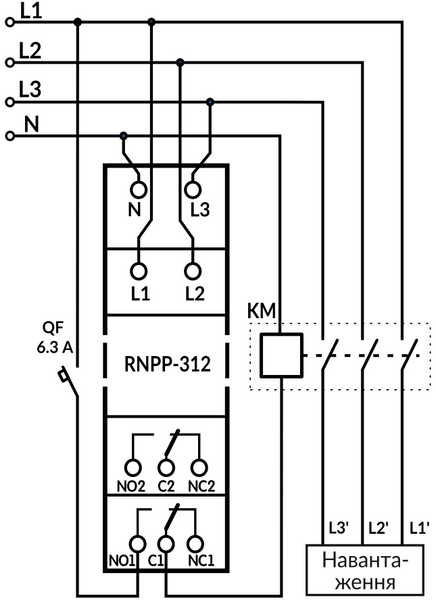

Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти NO1-C1 (NO2-C2), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.

Переваги:

• Підключення через пускач.
• Можливість відключення захисних функцій.
• Перекидний контакт.
• Дуже компактний розмір.
• Перешкодозахищеність завдяки імпульсному блоку живлення.
• Декілька режимів роботи.

Сфера застосування:

• Для контролю фазових та лінійних напруг в трифазній мережі.
• Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.
• Ідеально підходить для захисту холодильних та вентиляційних установок, шафів АВР.
• В компактних шафах керування, де є необхідність економити місце.

Основні можливості:

• Контроль дозволеного рівня діючого значення напруги.
• Контроль правильного чергування фаз та відсутності їх злипання.
• Контроль повнофазності та симетричності мережевої напруги.
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування.
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги.
• Можливість відключення захисних функцій.

* якщо аварія виникла за мінімальною напругою, фіксований час спрацьовування виробу становить 12 с, за умови, що перемикачі Umax і Umin знаходяться в положенні “Увімкнено”. За будь-якої іншої комбінації перемикачів Umax і Umin, виріб спрацьовує через час затримки, заданого Користувачем ручкою Тoff(sec). Якщо протягом цього часу відбудеться зміна параметрів мережі, наприклад, за максимальною напругою, виріб спрацює за найменшим з періодів – через час затримки, що задається Користувачем, або через час, що залишився від 12 секунд.

** при роботі в режимі «Контроль максимальної напруги» час готовності складає 0,3 с.

Технічні характеристики:

• Тип: трифазне реле напруги, перекосу та послідовності фаз
• Модель: RNPP-312
• Виробник: Novatek-Electro
• Кількість фаз: 3 (трифазна мережа)

Реле напруги обирають за кількістю фаз, номінальним струмом навантаження та діапазоном налаштування порогів спрацювання. Якщо струм навантаження перевищує номінальний струм реле, воно керує котушкою контактора, який і комутує навантаження.

Зовнішній вигляд товару на фото може відрізнятися від оригіналу.
