На вигляд імпульсне реле й модульний контактор схожі: обидва стоять на DIN-рейці у щитку та комутують навантаження за сигналом керування. Принцип роботи й призначення в них різні, тому одне не завжди можна замінити іншим.

Імпульсне реле

Імпульсне (бістабільне) реле змінює стан контактів після короткого імпульсу на котушку й утримує його без подальшого живлення. Наступний імпульс повертає контакти у вихідне положення. Реле споживає енергію лише в момент перемикання, працює безшумно й майже не нагрівається.

Основне застосування — керування освітленням із кількох місць: до реле підключають будь-яку кількість кнопок без фіксації. Також його використовують у сходових клітках, коридорах, складах та інших місцях, де світло вмикають із різних точок.

Контактор

Контактор тримає контакти замкненими, поки на котушці є напруга. Знімається живлення — контакти розмикаються. Через це котушка постійно споживає енергію, а корпус може злегка гудіти й нагріватися.

Контактори призначені для комутації потужних навантажень: електродвигунів, нагрівачів, бойлерів, вентиляції, освітлення великих площ. Вони розраховані на велику кількість циклів і працюють із категорією застосування, яка визначає тип навантаження (наприклад, AC-1 для активного навантаження та AC-3 для двигунів).

Порівняння

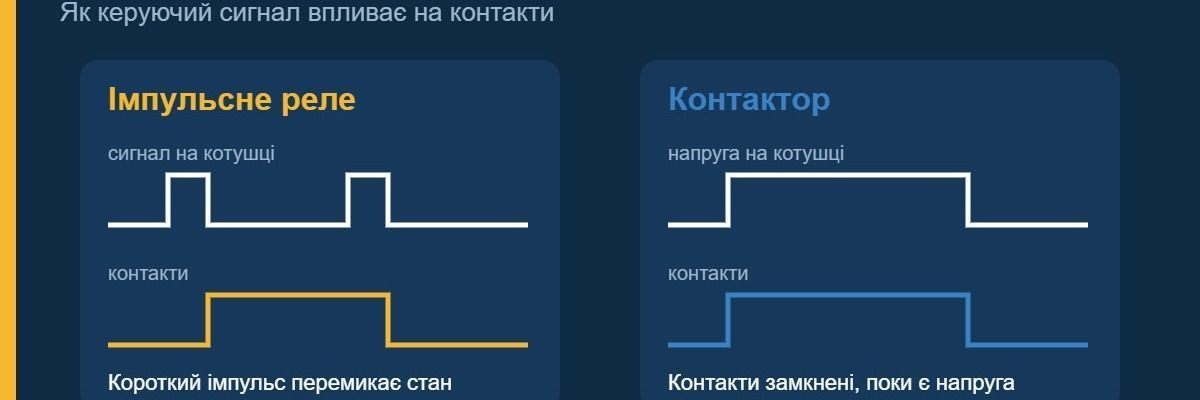

  • Керування: реле — короткий імпульс, контактор — постійна напруга на котушці.
  • Споживання котушки: реле — лише при перемиканні, контактор — постійно.
  • Шум і нагрів: у реле мінімальні, у контактора можливе гудіння та тепло.
  • Навантаження: реле — освітлення та невеликі навантаження, контактор — двигуни, нагрівачі та потужні споживачі.

Як вибрати

Спочатку визначте тип навантаження та його струм, потім напругу котушки (наприклад, 230 В AC або 24 В) і кількість контактів. Для освітлення з багатьох місць підійде імпульсне реле, для потужного навантаження — модульний контактор. Загальні поради з вибору реле й таймерів читайте в статті про реле і таймери, а повний асортимент дивіться в розділі реле і таймери. Зовнішній вигляд товару на фото може відрізнятися від оригіналу.
