Автоматичний вимикач захищає електропроводку від перевантаження та короткого замикання. Неправильно підібраний автомат або вибиває без причини, або не спрацьовує тоді, коли кабель уже перегрівається. Розглянемо параметри, на які варто дивитися перед покупкою.

Номінальний струм: підбираємо під кабель

Номінальний струм автомата має бути не більшим за тривало допустимий струм кабелю на цій лінії. Саме кабель є «слабкою ланкою», яку треба захистити. Орієнтовно для мідного кабелю в побутовій проводці: переріз 1,5 мм² — автомат до 10 А (освітлення), 2,5 мм² — до 16 А (розетки), 4 мм² — до 25 А, 6 мм² — до 32 А (електроплита, потужні споживачі). Точне значення залежить від способу прокладання й кількості кабелів у трасі, тому для складних випадків краще звернутися до електрика.

Найпоширеніший ряд номіналів: 6, 10, 16, 20, 25, 32, 40, 50 і 63 А.

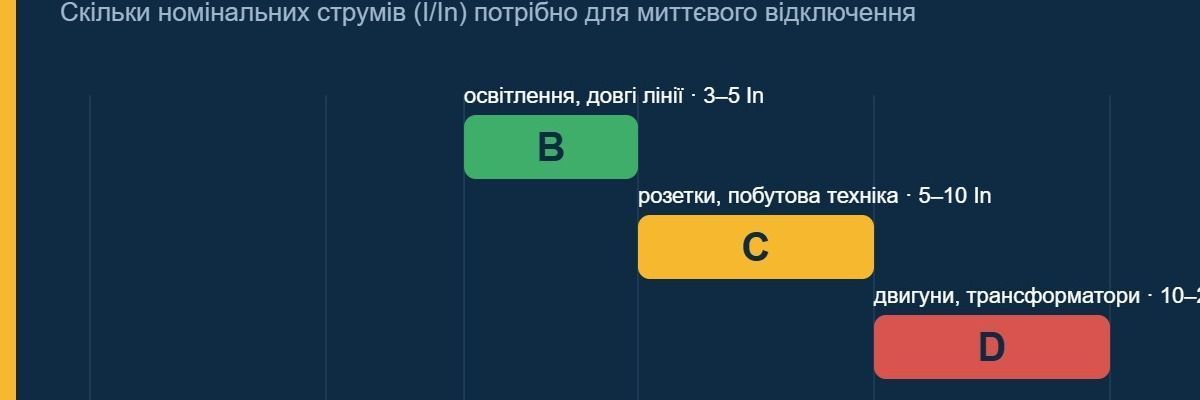

Крива спрацювання: B, C чи D

Крива показує, при якому кратному перевищенні номінального струму автомат миттєво відключається при короткому замиканні:

  • B — спрацьовує при 3–5 номінальних струмах. Підходить для освітлення та розеткових ліній із довгими кабелями, де немає великих пускових струмів.
  • C — 5–10 номінальних струмів. Найпоширеніший вибір для квартир і будинків: розетки, освітлення, побутова техніка, невеликі двигуни.
  • D — 10–20 номінальних струмів. Для навантажень з великими пусковими струмами: потужні електродвигуни, насоси, компресори, трансформатори.

Відключна здатність

Це максимальний струм короткого замикання, який автомат здатний відключити без руйнування. Для побутових модульних вимикачів поширені значення 4,5 кА, 6 кА та 10 кА. Для квартир зазвичай достатньо 4,5–6 кА, а для вводу в приватний будинок або виробничі приміщення, де струм КЗ вищий, краще брати 6–10 кА.

Кількість полюсів

1P застосовують для однофазних ліній, 2P — для однофазного вводу з розривом фази та нуля, 3P — для трифазних споживачів без нуля, 4P — для трифазної лінії з нулем. Для захисту людей від ураження струмом додатково потрібні ПЗВ або диференціальні автоматичні вимикачі.

Що ще врахувати

  • Виробник і серія: для щитка краще підбирати пристрої одного виробника, щоб вони однаково виглядали й мали сумісні шини.
  • Селективність: автомат на вводі має мати вищий номінал, ніж автомати на відхідних лініях.
  • Маркування: на корпусі вказані струм, крива, відключна здатність і напруга. Перевіряйте їх перед монтажем.
